Η πιεσμένη πλάκα χάλυβα που υποστηρίζει το σκυρόδεμα του δαπέδου είναι γνωστή ως το κατάστρωμα δαπέδου. Το κατάστρωμα χαλύβδινων ράβδων είναι προσαρμοσμένη στις απαιτήσεις της ταχείας κατασκευής της κύριας δομής χάλυβα και παρέχει μια σταθερή πλατφόρμα εργασίας σε σύντομο χρονικό διάστημα. Το κατάστρωμα Truss Steel Bars είναι μια νέα γενιά καταστρωμάτων δαπέδου που αναπτύχθηκαν από τους κατασκευαστές.
Το κατάστρωμα Truss Steel Bars είναι μια νέα γενιά καταστρωμάτων δαπέδου που αναπτύχθηκαν από τους κατασκευαστές. Οι χαλύβδινες ράβδοι στο κατάστρωμα δαπέδου μεταποιούνται σε χαλύβδινες ράβδοι με τη χρήση ημιαυτόματου εξοπλισμού συγκόλλησης φύλλων στο εργοστάσιο για να αντικαταστήσουν το ανυψωμένο ύψος και τη χωρητικότητα του καταστρώματος δαπέδου.

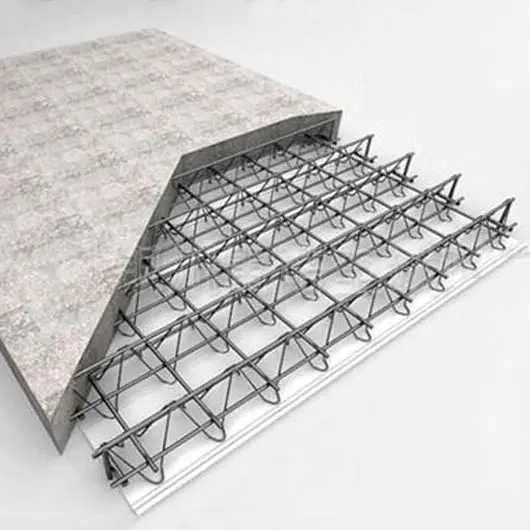

Αυτό το σύστημα ενσωματώνει τις χαλύβδινες ράβδους στην πλάκα δαπέδου από σκυρόδεμα με το πρότυπο κατασκευής. Κατά τη διάρκεια της διαδικασίας κατασκευής, τα καταστρώματα χαλύβδινων ράβδων μπορούν να αντέξουν το βάρος του υγρού σκυροδέματος στην πλάκα δαπέδου και στο φορτίο κατασκευής. Κατά τη διάρκεια της περιόδου χρήσης, οι ανώτερες και κάτω χορές χάλυβα χάλυβα του χαλύβδινου δακτυλίου συνεργάζονται με το σκυρόδεμα στο σύνολό του για να αντέξουν το φορτίο χρήσης.

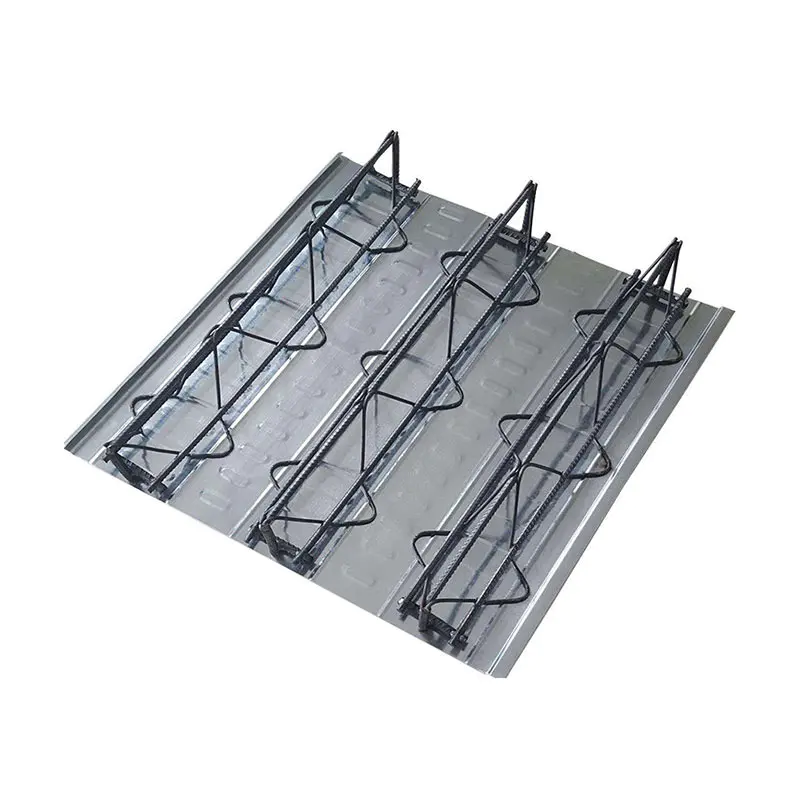

Το κατάστρωμα δοκού χαλύβδινης ράβδου σχηματίζεται συνδέοντας το χαλύβδινο δοκό και το κάτω φύλλο μέσω συγκόλλησης σημείων αντίστασης. Το χαλύβδινο άκρο είναι κατασκευασμένο από χαλύβδινες ράβδους, οι οποίες χρησιμοποιούνται ως η ανώτερη χορδή, η κάτω χορδές και οι ράβδοι ιστού σύμφωνα με τη διαφορετική θέση. Το κάτω φύλλο μπορεί να κατασκευαστεί από γαλβανισμένη πλάκα χάλυβα ή από χαλύβδινη πλάκα με κρύο.

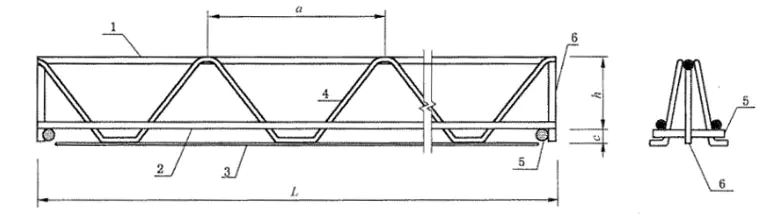

Υψόμετρο

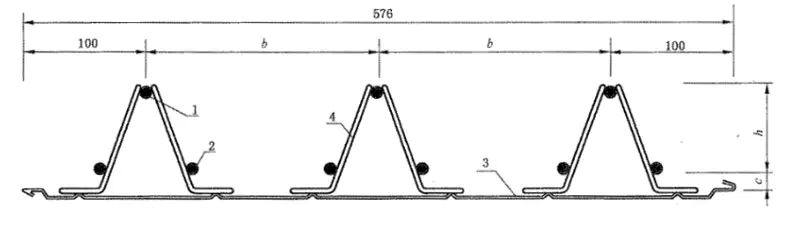

Τμηματική προβολή
1 、 Η ανώτερη χορδή ； 2 、 Η κάτω χορδή ；
3 、 Το κάτω φύλλο ； 4 、 Ιστοσελίδες ；
5 、 Οριζόντια ενίσχυση της υποστήριξης ； 6 、 Κατακόρυφες ράβδους υποστήριξης.
L: Μήκος δαπέδου δαπέδου χάλυβα, ≤12000mm ；
H: ύψος χάλυβα, 70 ~ 170mm
Α: απόσταση μεταξύ των τμημάτων χάλυβα, 200mm.
Β: Απόσταση μεταξύ χαλύβδινων ράβδων, 188mm.
C: Πάχος κάλυμμα σκυροδέματος, 15mm;

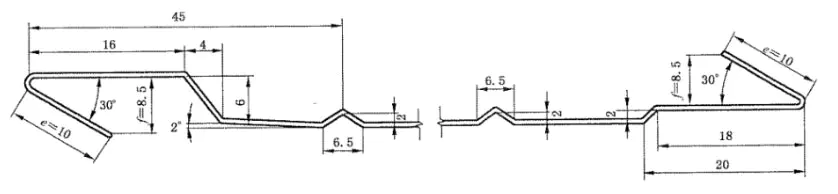

Διάγραμμα του κάτω φύλλου

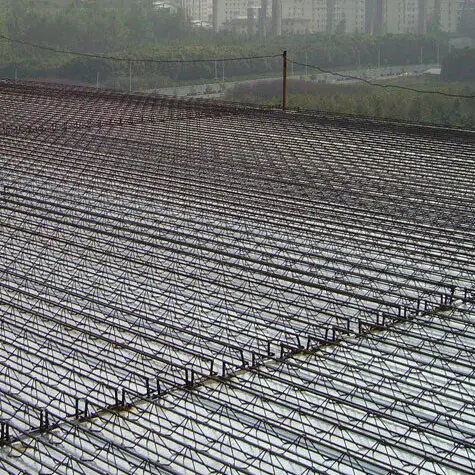

Πριν από την τοποθέτηση των χαλυβουργικών τρακτέρ, η γραμμή αναφοράς θα πρέπει να ρυθμιστεί ανάλογα με την θέση εκκίνησης που εμφανίζεται στο σχέδιο. Ο πρώτος πίνακας πρέπει να ευθυγραμμίζεται με τη γραμμή αναφοράς και οι άλλες σανίδες εγκαθίστανται διαδοχικά. Η σύνδεση των σανίδων υιοθετεί μια μέθοδο στερέωσης και η σύνδεση άγκιστου μεταξύ των σανίδων θα πρέπει να είναι σφιχτή για να εξασφαλίσει ότι δεν υπάρχει διαρροή όταν ρίχνει σκυρόδεμα.
